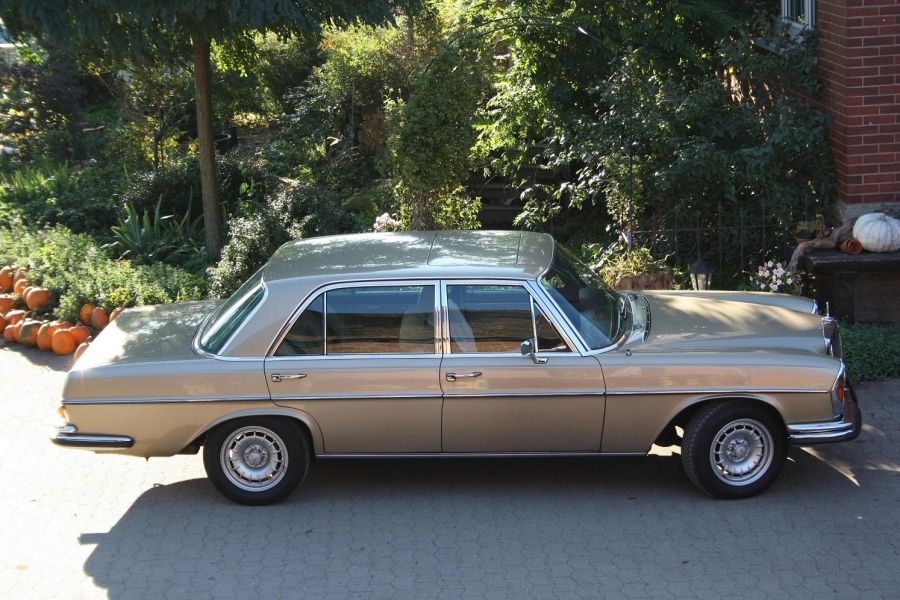

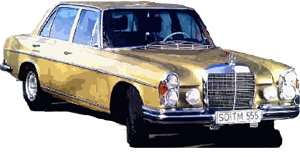

Typ 300 SEL 6.3 - W 109


Fahrzeugkenndaten:

Baumuster 109.018 - Konstruktionsbezeichnung W 109 E63
Produktionszeitraum 12.1967 - 09.1972
Stückzahl 6.526 Limousinen
Preise 05.1968: DM 39.160,00
07.1968: DM 39.516,00
11.1969: DM 41.181,00
08.1970: DM 43.179,00
01.1971: DM 45.399,00
01.1972: DM 47.397,00
Motor
Arbeitsverfahren Viertakt-Otto (mit Saugrohreinspritzung)
Anordnung im Fahrzeug vorn, längs; stehend
Motor-Typ / -Baumuster M 100 E 63 / 100.981
Zylinderzahl / -anordnung 8 / 90°-V-Form
Bohrung x Hub 103 x 95 mm
Gesamthubraum 6332 ccm (nach Steuerformel 6289 ccm)
Verdichtungsverhältnis 9,0
Kurbelwellenlager 5
Leistung / bei 250 PS bei 4000 /min
Drehmoment / bei 51 mkg bei 2800 /min
Ventilanordnung / -anzahl 1 Einlaß, 1 Auslaß / hängend
Ventilsteuerung je Zylinderreihe 1 obenliegende Nockenwelle
Nockenwellenantrieb Duplex-Rollenkette
Gemischbildung Saugrohreinspritzung, mechanisch geregelt;~Bosch 8-Stempel-Einspritzpumpe
Kühlung Wasserkühlung / Pumpe; 18 l Wasser
Schmierung Druckumlauf-Schmierung / 7 l Öl
Elektr. Anlage 12 V
Batterie 66 Ah / im Motorraum
Generator Drehstrom / 770 W
Anlasser elektrisch / 1,8 PS
Zündung Batteriezündung
Kraftstofftank: Anordnung / Fassungsvermögen im Heck / 105 l
Kraftstoff-Förderung elektrische Förderpumpe
Fahrwerk- Kraftübertragung
Rahmenausführung Rahmenbodenanlage / selbsttragende Ganzstahlkarosserie
Radaufhängung, vorne Doppel-Querlenker
Radaufhängung, hinten Eingelenk-Pendelachse mit Niveauregulierung
Federung, vorne Luftkammer-Federbälge, Gummi-Zusatzfedern, Drehstab-Stabilisator
Federung, hinten Luftkammer-Federbälge, Gummi-Zusatzfedern, Drehstab-Stabilisator
Stoßdämpfer, vorne/hinten hydraulische Teleskop-Stoßdämpfer
Lenkung Kugelumlauf-Servolenkung
Lenkübersetzung 16,0:1 / 3 Lenkradumdrehungen
Bremsanlage (Fußbremse) hydraulische Zweikreis-Bremsanlage mit Unterdruck-Bremskraftverstärker, auf Vorder- und Hinterräder wirkend; Scheibenbremsen vorn und hinten
Feststellbremse (Handbremse mechanisch, auf Hinterräder wirkend
Durchmesser der Bremsscheiben bzw. Bremstrommeln vorne/hinten Bremsscheiben vorn / hinten: 273 / 279 mm
Räder Stahlblech-Scheibenräder, ab 08.1970 auf Wunsch Leichtmetallräder
Felgen Tiefbettfelge 6 1/2 J x 14 HB; für Winterbetrieb: 6 J x 14 HB
Reifen 195 VR 14 oder 205 VR 14; für Winterbetrieb: 185 R 14 M + SE
Angetriebene Räder Hinterräder
Kraftübertragung geteilte Kardanwelle
Getriebe
Getriebe 4-Gang-Automatikgetriebe
Verfügbarkeit Serie
Schaltung Wählhebel in Wagenmitte
Kupplung hydraulische Kupplung im Automatikgetriebe
Getriebeart Planetengetriebe
Getriebe-Übersetzung I. 3,98; II. 2,46; III. 1,58; IV. 1,0; R. 4,15
Achsantriebsübersetzung 2,82
Höchstgeschwindigkeit 220 km/h
Beschleunigung 0-100 km/h 6,5 s
Bemerkung zur Beschleunigung Beschleunigung mit Durchschalten von 0 - 100 km/h; Belastung 2 Personen
Kraftstoffverbrauch 15,5 l
nach Richtlinie DIN 70030, ermittelt bei 3/4 der Höchstgeschwindigkeit, maximal 110 km/h, unter Zuschlag von 10 %
Abmessungen
Radstand 2865 mm
Spur vorne / hinten 1490 / 1485 mm
Länge 5000 mm
Breite 1810 mm
Höhe 1420 mm
Kleinster Wendekreis 12,3 m
Leergewicht (Wagengewicht) 1780 kg
nach Richtlinie DIN 70020 (mit Kraftstoff, Reserverad und Werkzeug)
Zul. Gesamtgewicht 2280 kg
Zul. Achslast vorne 1105 kg
Zul. Achslast hinten 1175 kg
Zuladung 500 kg
Zul. Anhängelast gebremst 1200 kg
Zul. Anhängelast ungebremst 750 kg
